Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!
Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»
Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже). Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.
Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

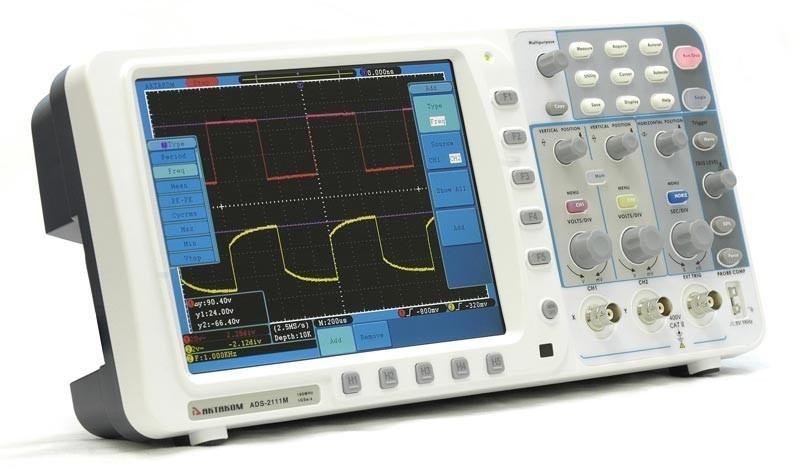

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.
| Параметр | Значения | |
| Полоса пропускания | 100 MГц | |
| Количество каналов | 2 + внешний запуск | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 10пФ±5пФ | |
| Учет ослабления пробников | 1X，10X，100X，1000X | |
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 1 Гвыб/сек (один канал), 0.5 Выб/сек ~ 500 Мвыб/сек (два канала) |
| Интерполяция | (sin x)/x | |
| Глубина записи | 10 млн. точек на каждый канал | |
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | |
| Погрешность времени выборки и времени задержки | ±100 ppm | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) | |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Полоса пропускания для однократного сигнала | Полный диапазон | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания (60 МГц) | ≤3.5 нс (типичное) | |
| Погрешность коэф.усиления | ±3% | |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | |
| Измерения | Курсорные | ΔV и ΔT между курсорами |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | |
| Математические операции | +, -, *, / ,FFT | |
| Сохранение во внутреннюю память | 15 осциллограмм | |
| Фигуры Лиссажу | Диапазон | Полный |
| Сдвиг фаз | ±3 градуса | |
| Частота ( типичное) | 1 кГц прямоугольного сигнала | |
| Система запуска | ||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана |
| EXT | ±600 мВ | |
| EXT/5 | ±3 В | |
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления |
| EXT | ±(40 мВ + 6% от утановл. значения) | |
| EXT/5 | ±(200mV +6% от утановл. значения) | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | |
| Запуск по фронту | наклон | нарастающий |
| чувствительность | 0.3 деления | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 24 нс ~ 10 с | |
| Запуск по видеосигналу | система | NTSC, PAL и SECAM |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | |
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 24 нс ~ 10 с | |
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | |
| Основные технические характеристики | ||
| Тип дисплея | диагональ 8” , ЖК, TFT матрица | |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | |
| Количество цветов | 65536 цветов | |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. | |
| Частота (типичное) | Меандр 1 кГц | |
| Для связи с ПК | USB2.0 | |
| Сохранение | USB (форматы файлов .bmp и .bin) | |
| Модуль Годен/Негоден | Встроенный | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | |
| Потребляемая мощность | ||
| Предохранитель | 1 A, T тип, 250 В | |
| Батарея питания (опция) | 4000 мАч / 3.7 В | |
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) | |
| Вес | Около 1.82 кг |
| № | Наименование | Количество |
| 1. | Осциллограф ADS-2111M | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Краткое руководство пользователя | 1 |
| 6. | Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов * | 1 |
| 7. | Aktakom DSO-Soft Программное обеспечение для портативных осциллографов * | 1 |
| 8. | AULFConverter Конвертер файлов формата AKTAKOM USB Lab * | 1 |
