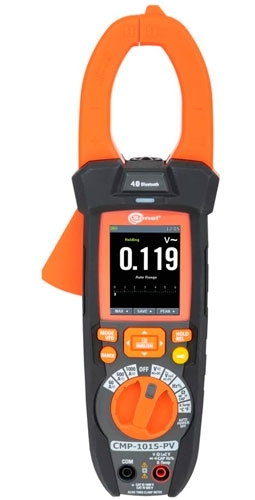

СМP-1015-PV клещи электроизмерительные

Назначение и область применения клещей электроизмерительных СМP-1015-PV:

CMP-1015-PV – многофункциональные токоизмерительные клещи, предназначенные для измерения постоянного тока и напряжения в фотогальванических установках напряжением до 1500 В, а также позволяют выполнять измерения в цепях преобразователей частоты.

Функциональные возможности клещей электроизмерительных СМP-1015-PV:

• измерение постоянного/переменного тока до 1000 А (True RMS);
• режим измерения пусковых токов (время интегрирования 100 мс);
• измерение напряжения переменного тока до 1000 В (True RMS);
• измерение напряжения постоянного тока до 1500 В;
• бесконтактная индикация наличия напряжения переменного тока;
• измерение сопротивления;
• измерение емкости;
• измерение температуры;
• измерение частоты;
• тестирование диодов;
• контроль целостности электрических соединений;
• регистрация сигналов и графический анализ данных;
• фонарик.

• Технические характеристики клещей электроизмерительных СМP-1015-PV:

  Напряжение постоянного тока
  Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
  600,0 В	0,1 В	± (0,8 % и.в.+ 5 е.м.р.)	10 МОм
  6,000 В	0,001 В	± (0,5 % и.в.+ 5 е.м.р.)
  60,00 В	0,01 В
  600,0 В	0,1 В	± (0,8 % и.в.+ 5 е.м.р.)
  1100 В	1 В
  1500 В	1 В	не нормируется
  Защита от перегрузки по постоянному напряжению 1500 В RMS.
  Напряжение переменного тока (True RMS)
  Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
  6,000 В	0,001 В	f = 50…60 Гц ± (1,2 % и.в. + 5 е.м.р.) f = 61…1000 Гц ± (2,5 % и.в. + 5 е.м.р.)	9 МОм
  60,00 В	0,01 В
  600,0 В	0,1 В
  1000 В	1 В
  Значения напряжения определены в границах 10…100 % диапазона. Погрешность функции PEAK 10 % и.в. Диапазон частоты: 50…1000 Гц. Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
  Переменный ток (True RMS)
  Диапазон	Разрешение	Основная погрешность
  60,00 А	0,01 А	± (2,5 % и.в. + 5 е.м.р.)
  600,0 А	0,1 А
  1000 А	1
  Значения силы тока определены в границах 10…100 % диапазона. Диапазон частоты: 50…60 Гц. Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
  Постоянный ток
  Диапазон	Разрешение	Основная погрешность
  60,0 Ом	0,01 Ом	± (2,0 % и.в. + 5 е.м.р.)
  600,0 Ом	0,1 А
  1000 А	1
  Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
  Сопротивление
  Диапазон	Разрешение	Основная погрешность
  600,0 Ом	0,1 Ом	± (1,0 % и.в. + 10 е.м.р.)
  6,000 кОм	0,001 кОм	± (0,8 % и.в. + 5 е.м.р.)
  60,00 кОм	0,01 кОм
  600,0 кОм	0,1 кОм
  6,000 MОм	0,001 MОм
  60,00 MОм	0,01 MОм	± (2,5 % и.в. + 10 е.м.р.)
  Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
  Ёмкость
  Диапазон	Разрешение	Основная погрешность
  60,00 нФ	0,01 нФ	± (3,0 % и.в. + 5 е.м.р.)
  600,0 нФ	0,1 нФ	± (3,5 % и.в. + 10 е.м.р.)
  6,000 мкФ	0,001 мкФ
  60,00 мкФ	0,01 мкФ
  600,0 мкФ	0,1 мкФ
  6000 мкФ	1 мкФ	± (3,5 % и.в. + 20 е.м.р.)
  60,00 мФ	0,01 мФ	не нормируется
  100,0 мФ	0,1 мФ
  Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
  Температура
  Диапазон	Разрешение	Основная погрешность
  -40,0...1000 °C	0,1 или 1 °C	± (1,5 % и.в. + 3 °C)
  Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. Погрешность температурного зонда не учитывается.
  Частота
  Диапазон	Разрешение	Основная погрешность
  60,00 Гц	0,01 Гц	± (0,2 % и.в. + 5 е.м.р.)
  600,0 Гц	0,1 Гц
  6,000 кГц	0,001 кГц
  60,00 кГц	0,01 кГц
  600,0 кГц	0,1 кГц
  6,000 МГц	0,001 МГц
  10,00 МГц	0,01 МГц
  Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. Чувствительность: > 2 В RMS для 20…80% заполнения цикла и < 100 кГц; > 5 В RMS для 20…80% заполнения цикла и > 100 кГц.
  Дополнительные характеристики
  Параметр		Значениe
  Питание
  Питание измерителя		аккумулятор Li-Pol 7,4 В, 1200 мАч
  Категория электробезопасности		CAT IV/600 В CAT III/1000 В
  Условия окружающей среды и другие технические данные
  Диапазон рабочих температур		5…40 °C при относительной влажности < 80 %
  Диапазон температур при хранении		-20…60 °C при относительной влажности < 80%
  Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)		IP40
  Нормальные условия для поверки	Температура окружающей среды	23 °C ± 2 °C
  	Влажность	40…60 %
  Уровень загрязнения		2
  Размеры		273 x 96 x 48 мм
  Масса		490 г (с элементами питания)
  Дисплей		ЖКИ с подсветкой, 4-х цифровой
  Высота над уровнем моря		˂ 2000 м
  Зев клещей		48 мм
  Тестирование диодов		I=1,5 мA, U0 ˂ 3,3 В постоянного тока
  Целостность цепи		звуковая индикация R
  Индикация превышения диапазона		OL
  Индикация разряда батареи
  Частота измерений		3 измерения / с
  Входное сопротивление		9 MОм переменный ток, 10 МОм постоянный ток
  Входное сопротивление для LowZ		10 MОм (переменный ток / постоянный ток)
  Диапазон бесконтактного индикатора переменного напряжения		10…1000 В (50/60 Гц)
  Время отклика для функции PEAK		1 мс
  Функция INRUSH: - время дискретизации - время интеграции		37,5 Гц (RMS), 2,4576 МГц (часы) 100 мс
  Функция VFD: - макс. рабочее напряжение		постоянное 1500 В/переменное 1000 В
  Функция HVDC: - макс. рабочее напряжение		определяется высоковольтным адаптером
  Полоса частот		50…1000 Гц
  Время бездействия до автоотключения		15…60 минут
  Датчик температуры		термоэлектрический зонд типа К
  Тип корпуса		двухкомпозитный
  Класс защиты		двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
  Соответствие требованиям ГОСТ		ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
